一變頻電量計量系統概述
質量是企業生命，科技是第一生產力，科技要發展，計量需先行。計量是實現單位統一、量值準確可靠的活動。提升國家變頻電量計量實力，提高企業產品質量，變頻電量量值溯源活動顯得尤為重要。
湖南銀河天濤科技有限公司是“國家變頻電量測試儀器計量站”的技術支撐單位，是JJF1558-2016《測量用變頻電量變送器校準規范》和JJF1559-2016《變頻電量分析儀校準規范》的起草單位。公司生產的ATITAN變頻功率標準源系列是高電壓、大電流、寬頻率的變頻電量計量裝置，可覆蓋0~10kV、0~1kA、1~1kHz、相位角0~359.99°范圍內的變頻及工頻電量測量儀器/系統的校準、檢定需求，其基本準確度為0.05%、穩定度為0.02%/3min。
變頻電量計量系統從功能上大體可以分為四大部分：變頻功率標準源、自動計量系統、自動化計量操作和被檢設系統；
變頻功率標準源別稱：標準源、三相功率標準源、程控標準源等；
變頻功率標準源分類：單相標準源、三相標準源、交流標準源和直流標準源等；
自動計量系統組成：100kHz六路采集系統、通訊轉換器、專用PC機和上位機軟件等；
自動化計量操作臺：時尚操作臺主體、航空座椅、打印機等。

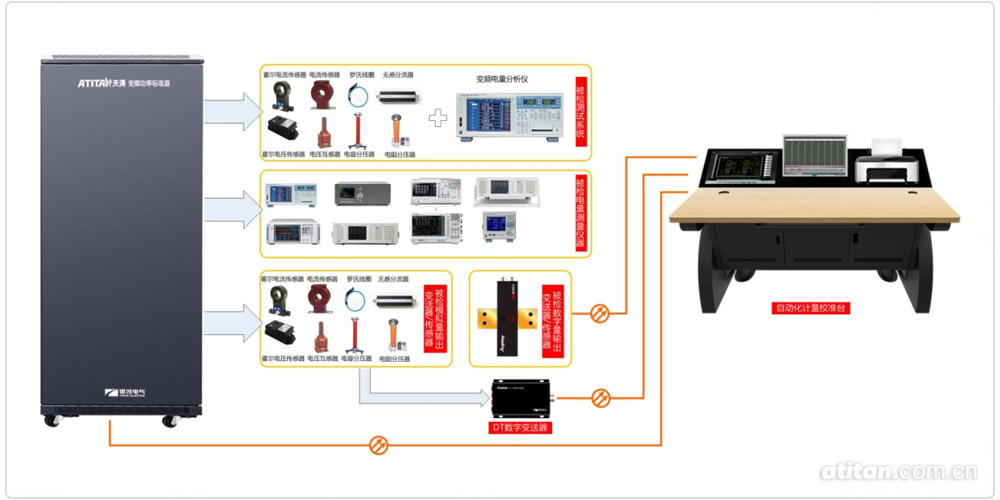

圖1 變頻電量計量系統解決方案
二變頻功率標準源
01變頻功率標準源簡介
ATITAN變頻功率標準源是一款高電壓、大電流、寬頻率的變頻電量計量裝置，可精確產生標準電流、電壓、功率信號。
ATITAN變頻功率標準源的誕生及多項技術突破使我國率先建立起一整套較為完善的變頻電量量值溯源體系，在電磁計量領域具有劃時代的、里程碑式的重大意義。

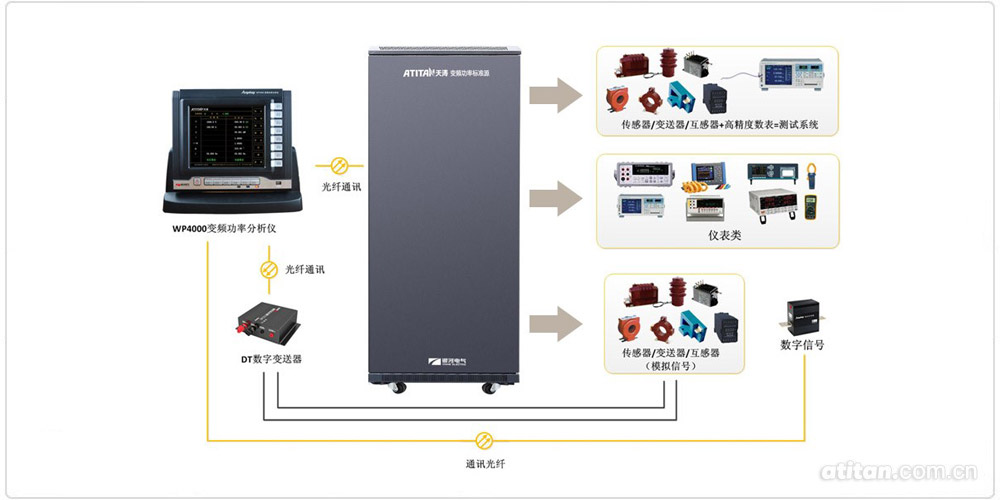

圖2 變頻功率標準源工作原理
02變頻功率標準源特點
1)自動同步采集被檢設備及標準源輸出，自動比對、數據分析；
2)可設置自動計量及手動計量，計量結果及數據可保存及處理；
3)具有自動計量功能，實現數據存儲、自動形成測試報告，具有查詢管理及打印功能；
4)多點位自動計量，提供變頻電量計量效率；
5)由國家變頻電量測試儀器計量站出具權威的校準報告。
03變頻功率標準源主要參數
| 項目 | 技術指標 | 條件 |
| 通用技術指標 |
達到標稱精度預熱時間 使用環境溫度濕度 供電電壓 |
30min 16℃~30℃、80% AC220V±10% |
| 頻率技術指標 |
頻率準確度 頻率設置分辨率 |
10ppm 0.01Hz |
| 電壓、電流技術指標 |
輸出范圍 輸出容量 準確度 穩定度 波形失真 電壓諧波最大數量 電流諧波最大數量 |
電壓通道：1%~100%fs 電流通道：1%~100%fs 電壓通道：<500VA 電流通道：<5kVA 0.05級 0.02%（3min） <0.5% 50次諧波以內 50次諧波以內 |
| 功率技術指標 |
相角設置范圍 相角準確度 相角設置分辨率 功率準確度 |
-180°~+180° 0.02° 0.01° 0.1級（功率因數>0.8） |
04變頻功率標準源型號說明
| 電壓范圍（V） | 電流范圍（A） | 頻率范圍（Hz） | 準確度） | 穩定度（3min） |
| 10~1000 | 1~100 | 40~65 | 0.05% | 0.02% |
| 50~5000 | 5~500 | 5~400 | ||
| 100~10000 | 10~1000 | 1~1000 | ||
|
命名方式說明：以AT103102-W為例說明ATITAN系列標準源的命名方式。 T—ATITAN系列標準源標識符 1、103—最大輸出電壓：10X103=10kV，ATITAN系列標準源提供10~1000V/50~5000V/100~10000V三種電壓范圍供選擇。 2、102—最大輸出電流：10X102=1000A，ATITAN系列標準源提供1~100/5-500/10~1000三種電流范圍供選擇。 3、W—表示寬頻類（1~1000Hz），后綴N—表示工頻類（40~65Hz），常規類不做標識（5~400Hz）。 |
||||
三自動計量系統
01自動計量系統組成及原理
自動化計量系統主要由三個部分組成：電流電壓探頭、數字變送器和上位機軟件。
電流電壓探頭用來監測變頻功率標準源的輸出;電流電壓探頭的輸出和被檢設備的輸出均由數字變送器轉換為數字信號上傳給上位機。上位機控制變頻功率標準源輸出，并同時采集變頻功率標準源和被檢設備的輸出自動完成校準比對、數據分析，并形成校準報告，報告可查詢，可拷貝，方便管理。
02電流探頭
電流探頭的一般要求如下：
1)電流測量范圍10~1000A
2)最大允許誤差0.2%
3)帶寬1MHz以上
03電壓探頭
電壓探頭的一般要求如下：
1)電流測量范圍10~10000V
2)最大允許誤差0.2%
3)帶寬1MHz以上
04數字變送器
數字變送器的一般要求如下：
1)至少可以同步采集兩路信號，同步時間≦5uS
2)電流信號范圍:-6A~+6A，電壓信號范圍-100V~+100V
3)最大允許誤差0.05%
4)帶寬10MHz以上
05數據采集和處理
數據的采集和處理符合以下四條校準規范的要求：
JJF 1558-2016 《測量用變頻電量變送器校準規范》
JJF 1559-2016 《變頻電量分析儀校準規范》
JJG 780-1992 《交流數字功率表檢定規程》
JJG 126-1995 《交流電量變換為直流電量電工測量變送器檢定規程》
自動計量系統能根據被校對象(電機變頻測試系統、變頻功率分析儀、寬帶傳感器或數字表等)設置對應的規程、規范和校準方法，能自動形成校準記錄和校準證書。
01上位機軟件
1)同步采集被試設備和標準源的輸出，并分析數據形成校準報告。具有數據存儲、管理及打印功能;
2)可根據被校對象(電機變頻測試系統、變頻功率分析儀、寬帶傳感器或數字表)設置選擇對應的規程、規范和校準方法;
3)自動形成校準記錄和校準證。

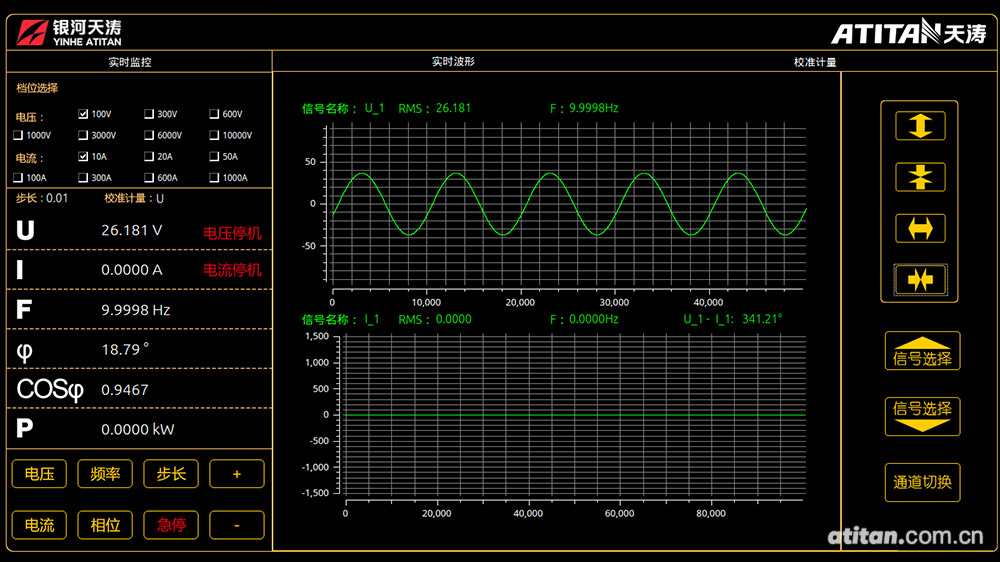

圖3 實時波形
圖4 校準計量
四自動化操作臺
01時尚
自動化操作臺由專業公司設計，集成了當下流行元素，簡潔而不失大方。
01科技
自動化操作臺與變頻功率標準源只有少量的光纖連接，降低了線路敷設及維護成本，大大提高了變頻電量計量系統的電磁兼容性和試驗人員操作的安全性。

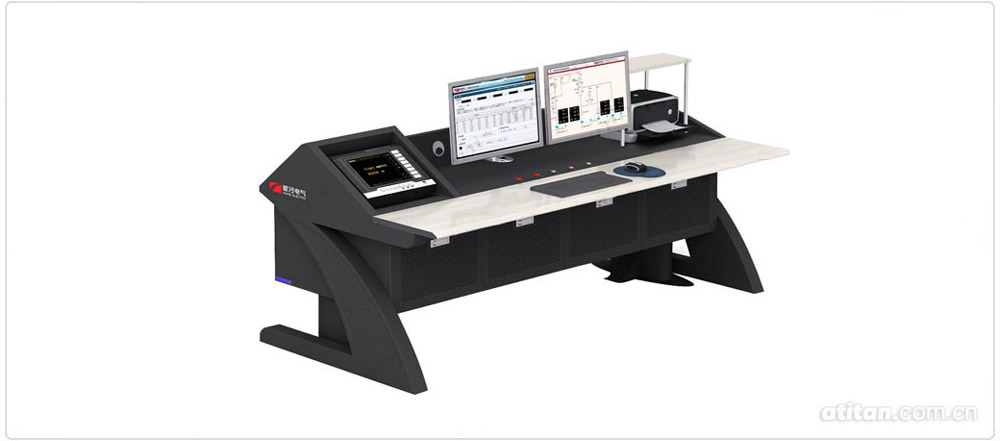

圖5 自動化操作臺
